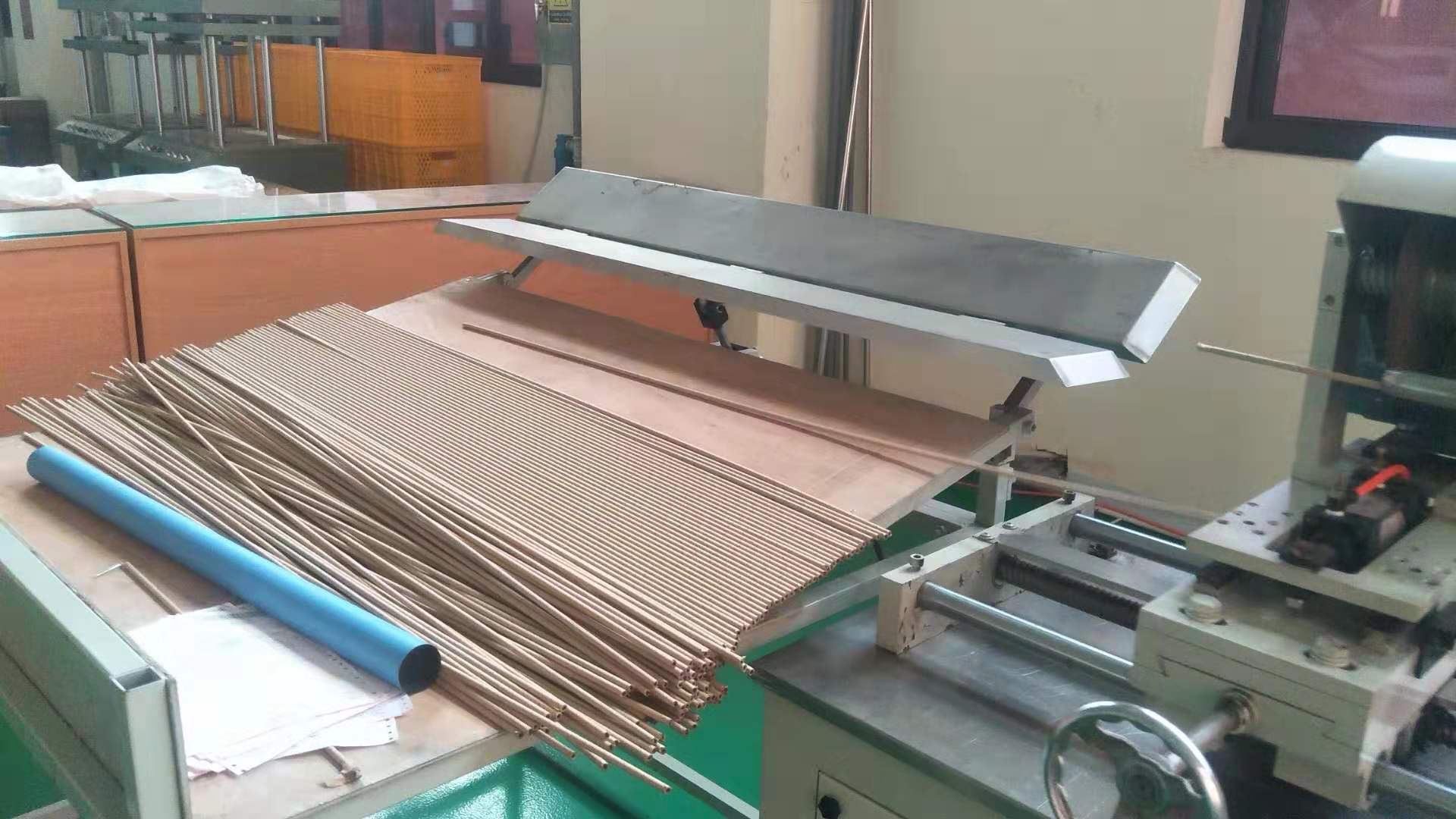

樣品1 |

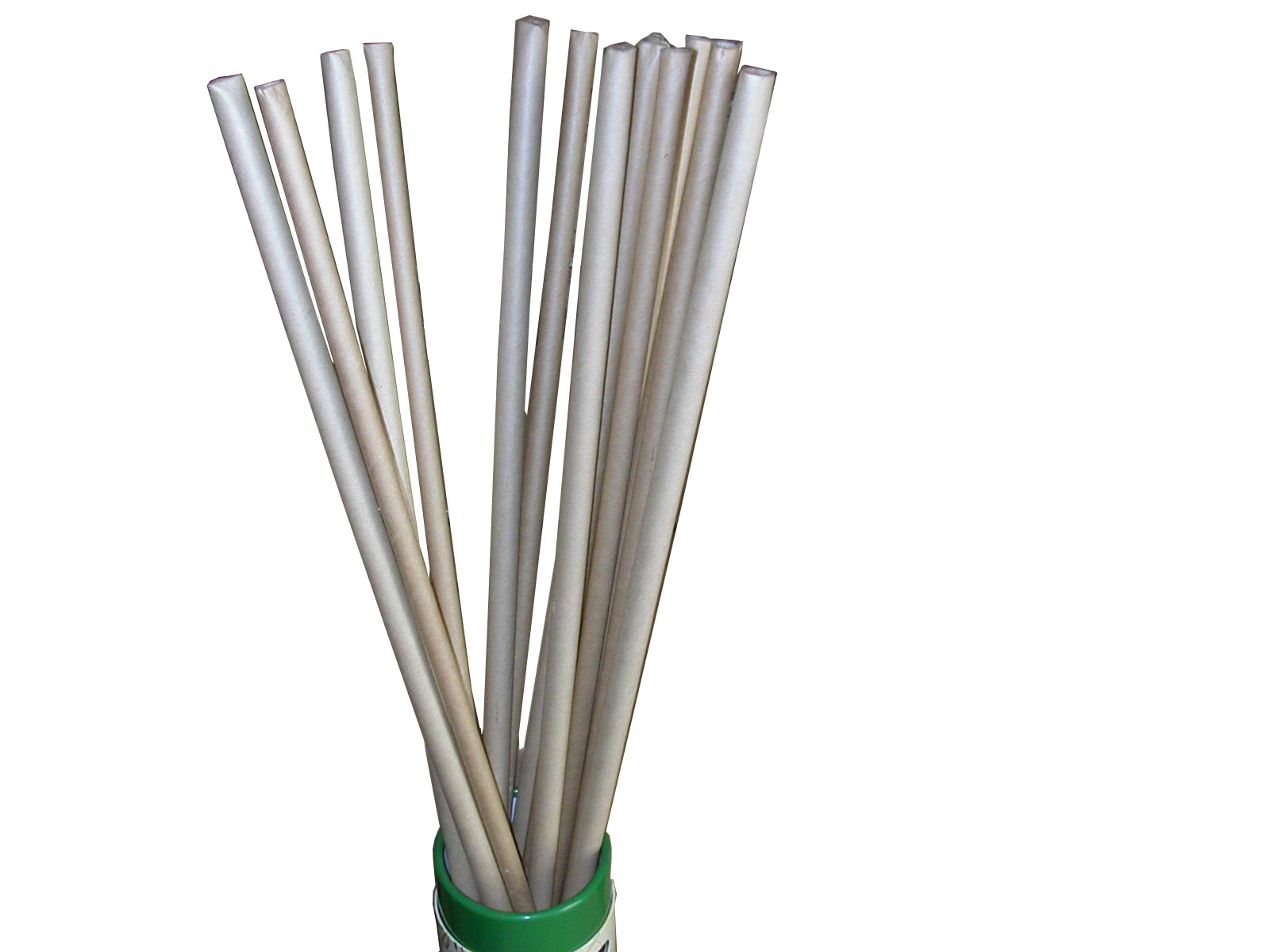

樣品2 |
功能描述：
1、模具采用雙定位卡夾固定 ,更換方便。卷管皮帶輪機頭有兩機頭和四機頭可選
2、皮帶主軸箱自動/手動擺角度.主機自動擺角度采用電機控制,擺動角度只需按擺角度開關即可，省了傳統方式更換模具時要移動膠水架和上紙架的麻煩。
3、傳動部份超靜音設計，精密的傳動結構，高效率、低故障。
4、主電采用變頻無極調速，切刀采用伺服同步跟蹤精切。
5、采用PLC控制系統，觸摸屏操作界面，人機界面易學，易操作。故障自動診斷并預警反饋在觸摸屏上。
6、根據產量需要，可以設定多批次批量生產，生產完成后自動停機。
主要技術參數:
|
最大紙管生產速度 米/分鐘 |
0-20米 |
|
最大紙管直徑mm |
Φ30mm |
|
最小紙管直徑mm |
Φ4mm |
|
紙張層數 /層 |
3-8層 |
|
紙管最大厚度 |
1-4mm |
|
切刀方式 |
氣動圓刀/飛刀 |
|
皮帶輪機頭 |
2或是3個 |
|
皮帶輪擺角度 |
手動 |
|
主機擺角度 |
有 |
|
膠水架層數 |
8層 |
|
上膠方式 |
單面上膠 |
|
操作人數 |
1--2人 |
|
調速控制 |
變頻器 |
|
輸入電壓 |
380V （3P） |
|
主機功率 |
3.7-5.5KW |
|
變頻器 |
三菱 |
|
PLC控制器 |
三菱 |
|
觸摸屏 |
三菱 |
|
伺服電機 |
三菱 |
出機標準配件
|
主機 |
1臺 |
|
收料臺 |
1個 |
|
模具 |
1支φ100mm以下 |
|
皮帶 |
1條 |
|
面紙過膠架 |
1個 |
|
底紙過蠟架 |
1個 |
|
膠水架 |
1個 |
|
上紙架 |
標配是普通十字上紙架， |
|
工具箱 |
1個 |
