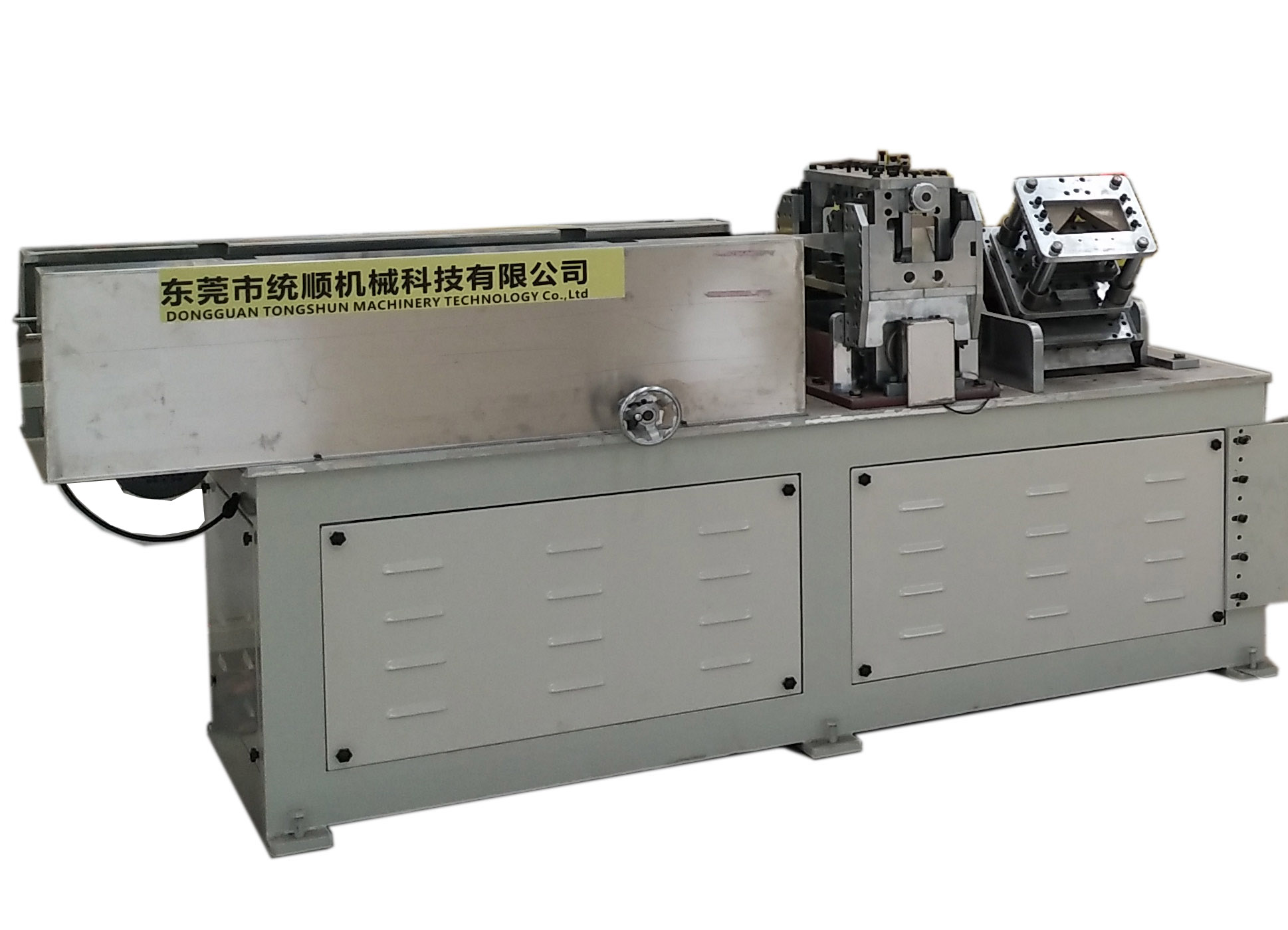

三用切刀臺 |
功能描述：

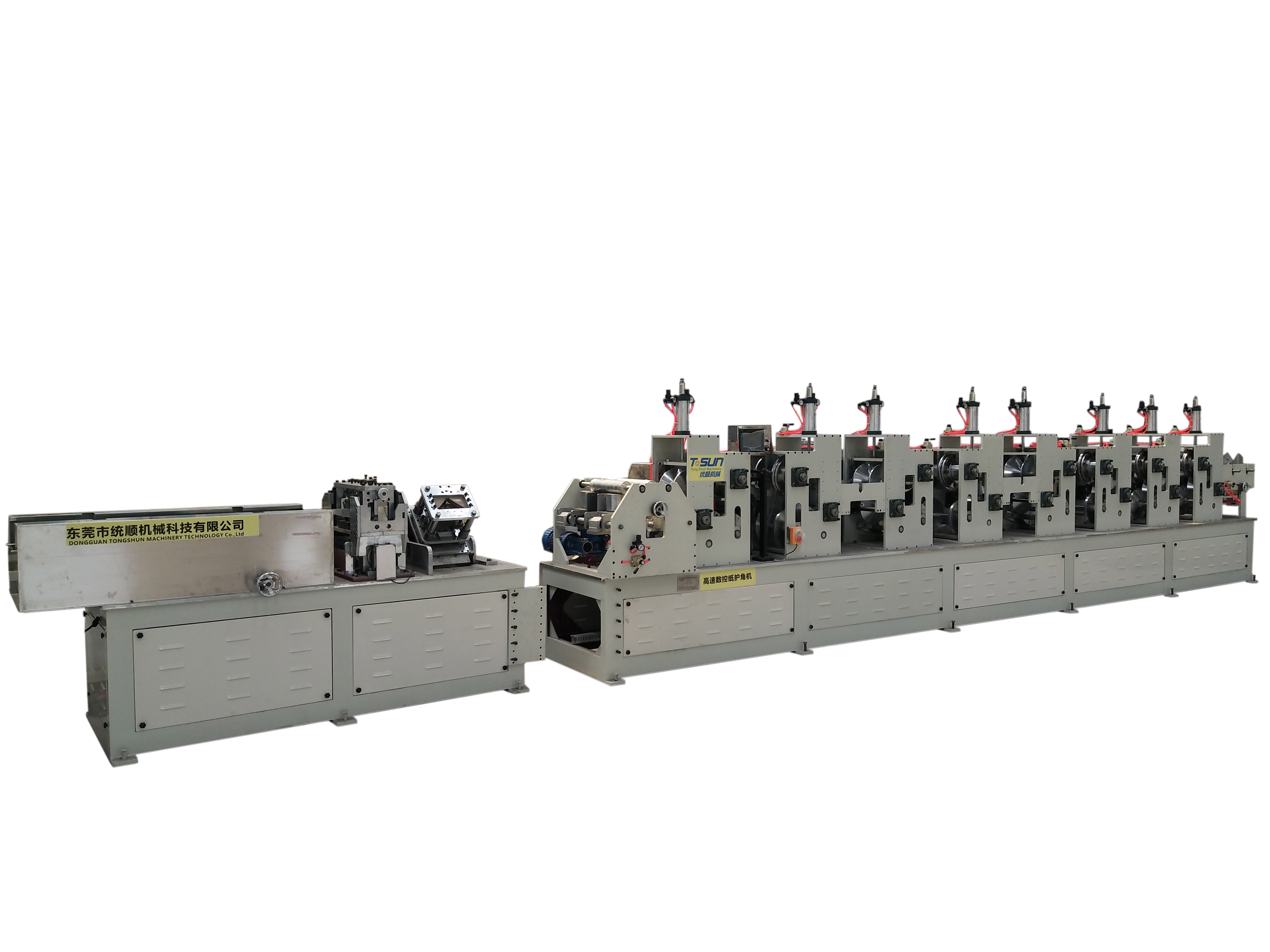

1、主機8組/10組/12組護角成型壓輪同軸轉動，氣動調節上壓輪。
2、5組紙板成型壓輪; 8組U形成型壓輪。
3、采用三菱變頻器，三菱伺服電機，三菱觸摸屏，三菱PLC人機界面。操作簡單，易學。
4、生產操作全數字化操作，把生產規格分批量輸入觸摸屏，生產數量監控，完成后自動停機。
5、自動報警，故障提示，維護方便。
6、護角生產線上可以安裝沖口壓痕裝置，可對邊寬30~80mm的護角進行沖口。常用有90度沖口，90度帶扣沖口，5~90度環繞沖口).

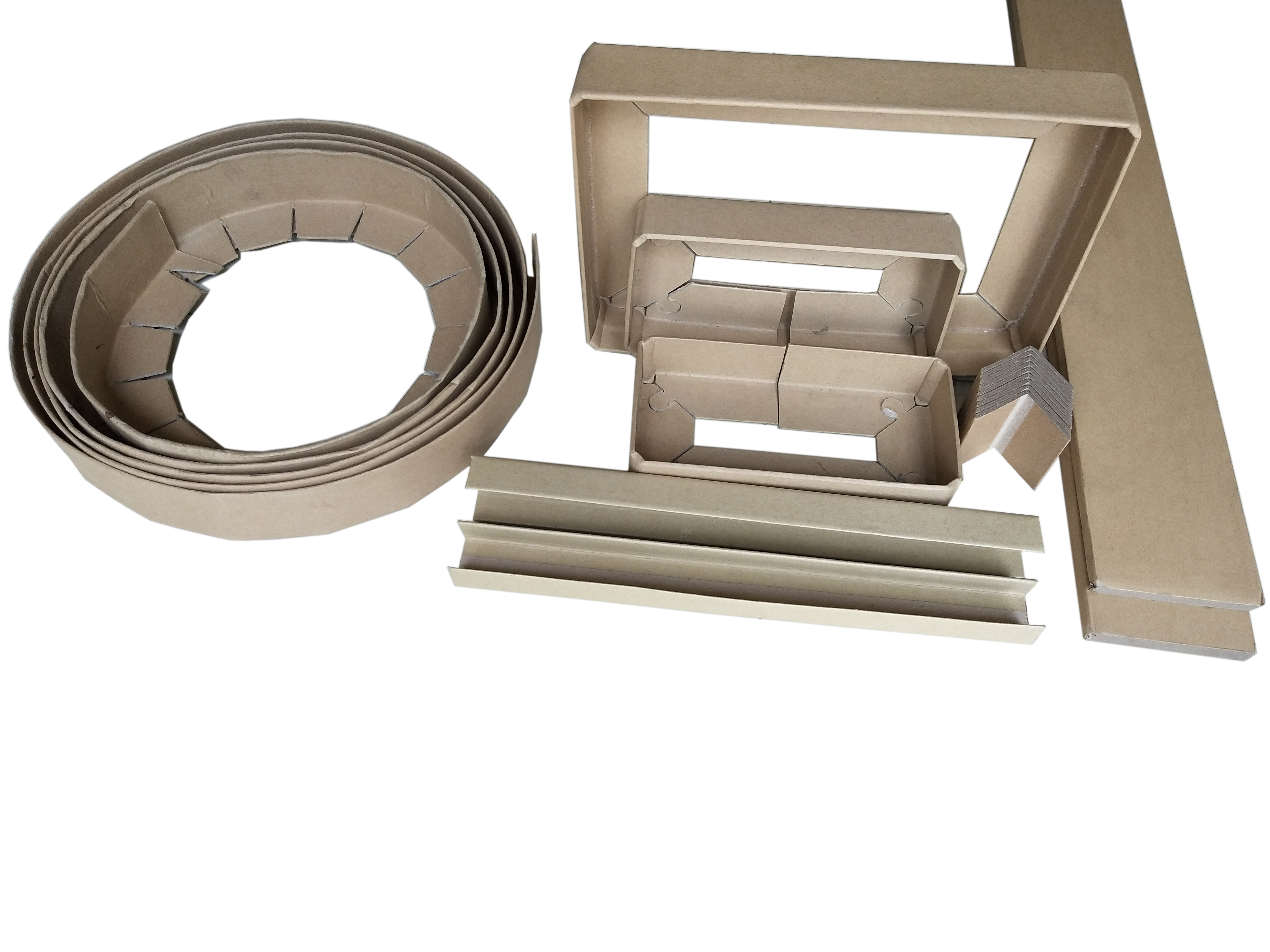

7、根據客戶需求可把紙護角V，紙板I,護角U三用功能組合在一條生產線上。
主要技術參數:
|
V護角，U護角成型壓輪組數 |
8組 |
|
紙板成型壓輪組數 |
5組 |
|
V,U護角，紙板最大生產速度 |
45米/分鐘 |
|
護角邊寬范圍 |
30-100MM |
|
V,U護角，紙板厚度范圍 |
2-5MM |
|
紙板寬度范圍 |
30-220mm |
|
U形邊寬/槽寬 |
C1/C2:30-80MM/B:30-230MM |
|
帶沖口護角速度 |
0-30米/分鐘 |
|
帶沖口護角邊寬 |
30-80mm |
|
帶沖口護角厚度 |
3-5mm |
|
紙張層數 |
3-13 |
|
面紙全包 |
30-65mm |
|
面紙最大寬 |
330mm |
|
切刀方式 |
數控單刀 |
|
沖口功能 |
可選 |
|
膠水架 |
13層 |
|
上紙架 |
標配是十字上紙架（高配可購氣動上紙架） |
|
印字功能 |
可選 |
|
輸入電壓 |
380 （3P) |
電控配置
|
主機功率 |
5.5-7.5KW |
|
變頻器 |
三菱 |
|
PLC控制器 |
三菱 |
|
觸摸屏 |
三菱 |
|
伺服電機 |
三菱 |
